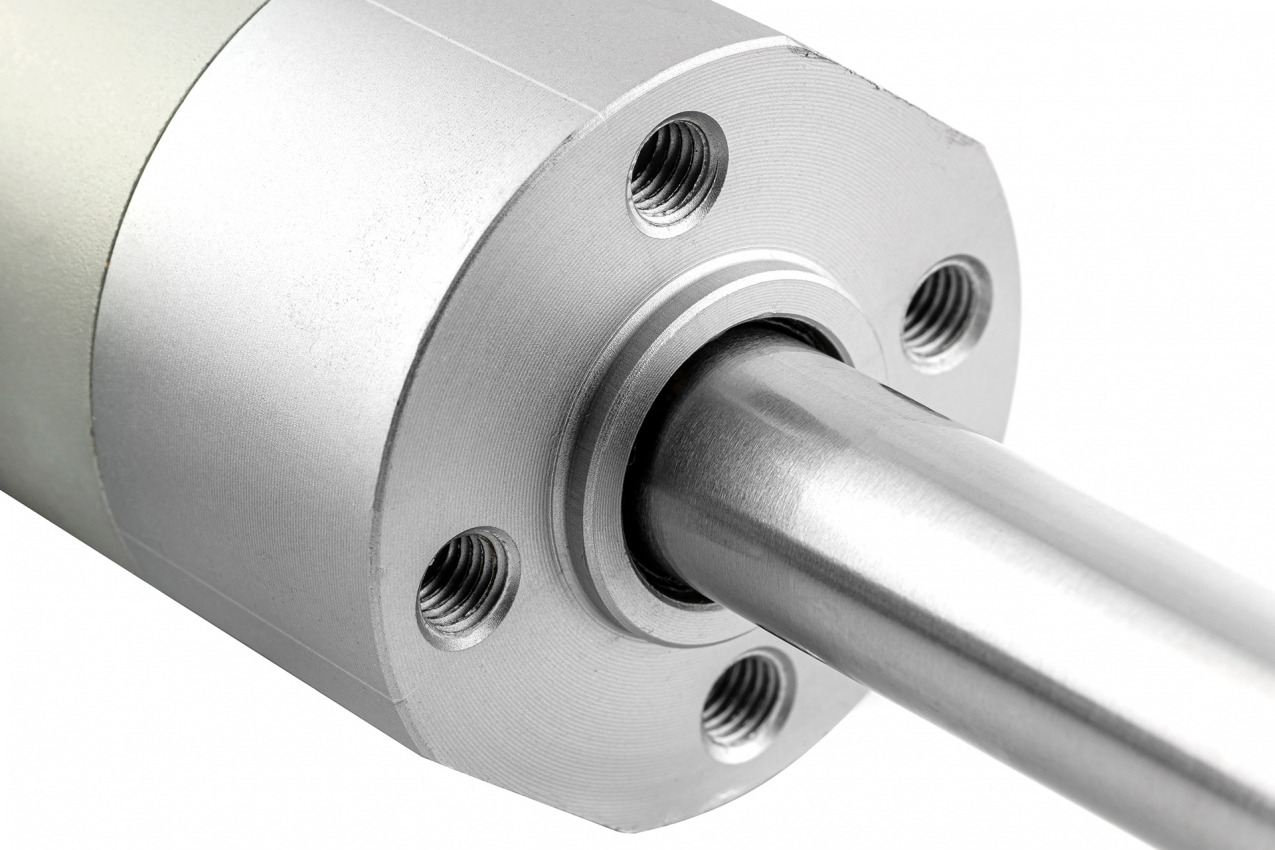

Kolbendichtungen für Pneumatik

Eine Kolbendichtung für Pneumatik besteht aus einem elastischen Dichtungsring, der sich auf dem Kolben befindet. Der Dichtungsring ist so gestaltet, dass er beim Bewegen des Kolbens innerhalb des Zylinders eine dichte Barriere gegen das Austreten der Druckluft bildet. Kolbendichtungen können aus verschiedenen Materialien hergestellt werden, darunter NBR, FKM, PU und PTFE, abhängig von den Anforderungen an die Anwendung.

Eine ordnungsgemäß funktionierende Kolbendichtung für pneumatische Anwendungen ist wichtig für die Effizienz und Leistung von Pneumatik-Systemen. Eine undichte Kolbendichtung kann zu einer Verringerung der Leistung und einer möglichen Beschädigung des Pneumatik-Zylinders bzw. zur Fehlfunktion und Leistungsverlust einer ganzen Anlage führen.

Anwendungsgebiete von Kolbendichtungen für Pneumatik

Pneumatische Kolbendichtungen finden Verwendung in einer Vielzahl von Anwendungen, die meist Druckluft abdichten müssen. Hier sind einige Beispiele für Anwendungsgebiete:

Pneumatische Systeme: Pneumatische Kolbendichtungen werden häufig in Pneumatikanlagen eingesetzt, um eine abgedichtete Trennung von Druckluft und Umgebung zu gewährleisten.
Maschinenbau: Pneumatische Kolbendichtungen werden in einer Vielzahl von Maschinen, einschließlich Fertigungsmaschinen und Verpackungsmaschinen, eingesetzt.
Automobilindustrie: In der Automobilindustrie werden pneumatische Kolbendichtungen in Brems- und Kupplungssystemen verwendet.
Luft- und Raumfahrt: Pneumatische Kolbendichtungen finden Verwendung in der Luft- und Raumfahrt, z.B. bei Triebwerkssteuerungen und Kabinendichtungen.
Mechatronische Anwendung: Pneumatik-Systeme finden häufig Einsatz in der Mechatronik. In mechatronischen Fertigungsanlagen und Produktionsstraßen.

Es ist wichtig, dass die richtigen pneumatischen Kolbendichtungen (Pneumatikdichtung) ausgewählt werden, um eine zuverlässige und langlebige Abdichtung sowie mechanische Belastung zu gewährleisten.

Jetzt persönliche Beratung anfordern!

Anwendungsgebiete von Kolbendichtungen für Pneumatik

Dichtungsmaterialien für pneumatische Kolbendichtungen

Für Pneumatik-Dichtungen und somit auch für pneumatische Kolbendichtungen werden in der Regel Materialien verwendet, die eine gute Luftdichtigkeit und Beständigkeit gegenüber Abriebbeanspruchungen aufweisen. Hier einige der gängigsten Dichtungsmaterialien für Pneumatik-Dichtungen:

NBR (Nitrilkautschuk): Allgemein verwendet bei Standard-Pneumatik Anwendungen, da es kosteneffektiv ist und eine gute chemische Beständigkeit aufweist.
FKM (Fluor-Kautschuk): Widerstandsfähiger gegenüber hohen Temperaturen und aggressiveren Umwelt-Bedingungen. (Aggressive chemische Medien)
PU (Polyurethan): Eignet sich besonders gut für Anwendungen mit hohen Geschwindigkeiten und Druckbelastungen.
PTFE (Polytetrafluorethylen): Besonders geeignet für Anwendungen mit hohem Druck und Geschwindigkeiten sowie bei stark chemischen Medien.

Es ist wichtig, dass das richtige Dichtungsmaterial ausgewählt wird, um eine zuverlässige und langlebige Dichtung zu gewährleisten.

Kolbendichtungen für Pneumatik - verfügbare Profile:

KK ( KOKO )

Kolben Kompaktdichtung Standard

FK101

Kolbendichtung Lippenring

FK102

Kolbendichtung mit Backring schräg

FK102 R

Kolbendichtung mit Backring gerade

FK103

Kolbendichtung mit O - Ring

FK104

Kolbendichtung mit O - Ring und Backring schräg

FK104 R

Kolbendichtung mit O - Ring und Backring gerade

FK105

Pneumatik Kolbendichtung

FK106

Symmetrischer Nutring

FK109

Kolben Kompaktdichtung

FK110-112 DMS

Dachmanschettensatz Kolben

FK116

Topfmanschette

FK117

Kolben Kompaktdichtung

FK122

Kolben Kompaktdichtung

FK123

Kolben Kompaktdichtung

FK125

Kolbendichtung Gleitring Stufe

FK125E

Kolbendichtung Gleitring

FK127

Kolben Kompaktdichtung

FK138

Kolbendichtung Gleitring

FK139

Federunterstützte Kolbendichtung PTFE mit Mäanderfeder

FK142

Kolbendichtung Gleitring

FK205

Kolbendichtung Sonderdichtung

FK216

Topfmanschette

FK222

Kolben Kompaktdichtung Sonderdichtung

FK222A

Kolben Kompaktdichtung Sonderdichtung

FK222AW

Kolben Kompaktdichtung Sonderdichtung

FK108

Kolbendichtung Gleitring mit O-Ring Vorspannelement

FK119

Federunterstützte PTFE-Kolbendichtung

FAQs zu Pneumatik Kolbendichtungen

Was ist eine pneumatische Kolbendichtung und wofür wird sie eingesetzt?

Eine pneumatische Kolbendichtung ist ein elastischer Dichtungsring, der auf dem Kolben sitzt und beim Bewegungsablauf innerhalb des Zylinders eine Barriere gegen den Austritt von Druckluft bildet. Gleichzeitig verhindert sie das Eindringen von Feuchtigkeit oder Partikeln in den Zylinder. Typische Einsatzgebiete sind Pneumatikzylinder in der Fertigungs- und Verpackungstechnik, in der Automobilindustrie sowie in mechatronischen Anlagen.

Welche Werkstoffe werden für Kolbendichtungen in Pneumatikanwendungen verwendet?

Die gängigsten Werkstoffe sind NBR für kostengünstige Standardanwendungen, FKM für Betriebsbedingungen mit erhöhten Temperaturen oder aggressiveren Medien, Polyurethan bei hohen Verfahrgeschwindigkeiten und Druckwechselbelastungen sowie PTFE für chemisch aggressive Umgebungen und besonders hohe Drücke.

Welche Kolbendichtungsprofile bietet Kofler - Dichtungen für Pneumatikanwendungen an?

Das Programm umfasst über 20 Profiltypen — von der Kolben-Kompaktdichtung KK über Lippenring-Varianten bis zu Sonderausführungen mit Backring, O-Ring, Gleitring oder Federunterstützung. Damit lassen sich einfachwirkende wie auch doppeltwirkende Pneumatikzylinder verschiedenster Baugröße und Druckstufe abdichten.

Worin unterscheidet sich NBR von FKM bei Pneumatik-Kolbendichtungen?

NBR ist der Standardwerkstoff für moderate Temperaturen und Mineralöl-Druckluftgemische. FKM verträgt dauerhaft höhere Temperaturen bis ca. +200 °C und ist beständiger gegen Chemikalien und Lösungsmittelanteile im Druckluftsystem, ist aber teurer in der Beschaffung. Für normale Industriedruckluft ohne Sonderbedingungen ist NBR ausreichend.

Für welche Branchen sind pneumatische Kolbendichtungen von Kofler - Dichtungen ausgelegt?

Das Lieferprogramm deckt Maschinenbau, Automobilindustrie, Luft- und Raumfahrt sowie allgemeine mechatronische Anwendungen ab. Durch das breite Profilspektrum und die verfügbaren Werkstoffvarianten können auch branchenspezifische Anforderungen abgedeckt werden.

Wann ist PTFE als Werkstoff für pneumatische Kolbendichtungen sinnvoll?

PTFE empfiehlt sich dort, wo der Einsatz von Schmiermitteln unerwünscht ist, die Druckluft chemische Verunreinigungen enthält oder besonders niedrige Reibungswerte gefordert werden. Auch bei sehr hohen Verfahrgeschwindigkeiten oder im Reinraum- und Lebensmittelbereich bietet PTFE Vorteile gegenüber Elastomer-Werkstoffen.

Kann Kofler - Dichtungen Kolbendichtungen für Pneumatikzylinder auch in Sonderabmessungen liefern?

Kofler - Dichtungen führt ein breites Standardprogramm mit verschiedenen Profilgeometrien und Abmessungsstufen. Für Abmessungen außerhalb des Katalogsortiments empfiehlt sich eine direkte Anfrage — Kofler - Dichtungen kann Sonderprofil und Sondermaß in der Regel bedarfsgerecht realisieren.
