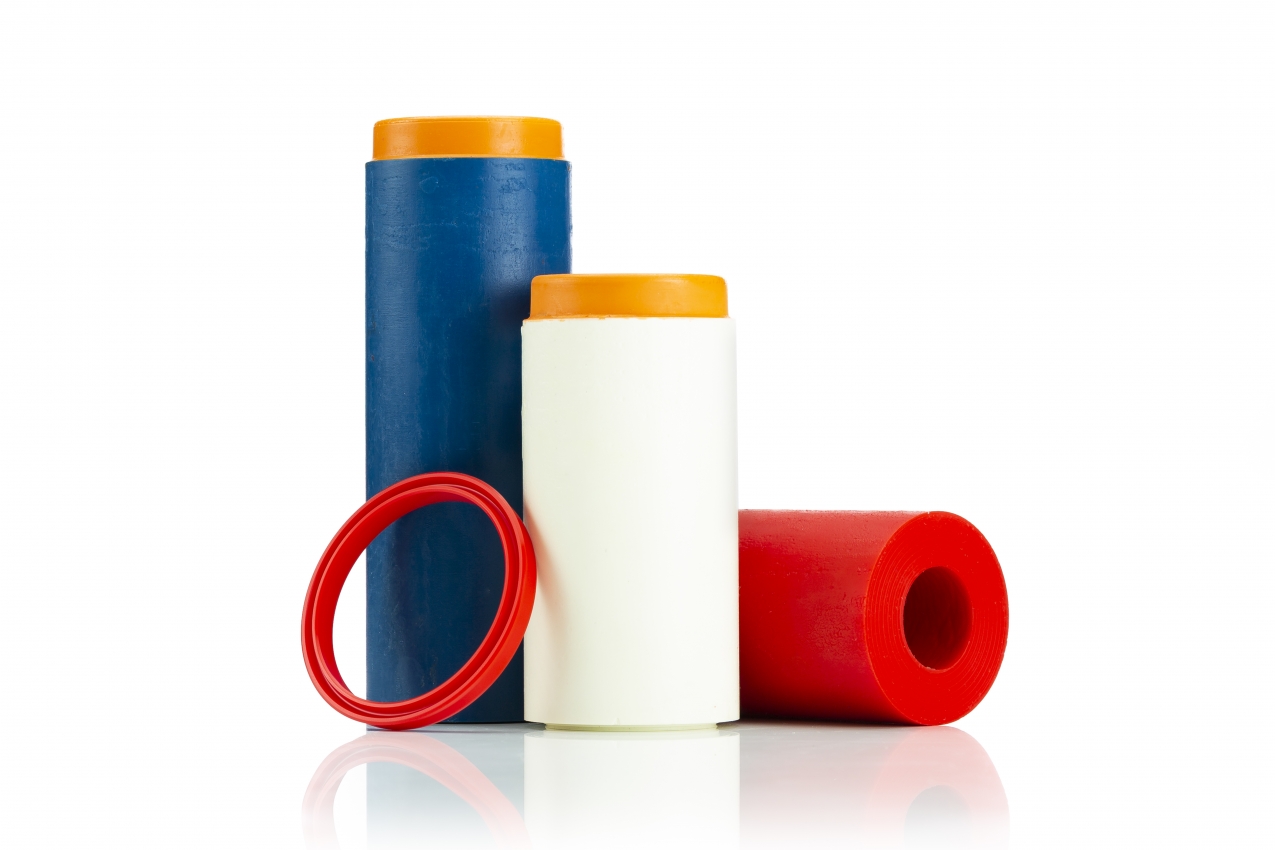

Thermoplastische Elastomere (Polyurethan-Werkstoffe)
Bei den Thermoplasten handelt es sich um schmelzbare, hochpolymere Werkstoffe, die in ihrem Anwendungstemperaturbereich wesentlich härter und steifer als Elastomere sind. Je nach ihrem chemischen Aufbau reicht ihr Eigenschaftsprofil von hart und spröde bis zäh und flexibel.
Thermoplastische Elastomere
Elastomere (Gummiwerkstoffe)
Die Gummiwerkstoffe sind Hochpolymere, deren Makromoleküle durch den Zusatz von Vulkanisationsmittel weitmaschig vernetzt sind. Aufgrund dieser Vernetzung sind sie nicht schmelzbar und zersetzen sich bei hohen Temperaturen. Weiters bewirkt die Vernetzung, dass Gummiwerkstoffe unlöslich sind und je nach Medium weniger stark quellen oder schrumpfen.
Elastomere
Thermoplaste
Thermoplaste, auch Plastomere genannt, sind Kunststoffe, die sich in einem bestimmten Temperaturbereich erweichen und verformen lassen. Dieser Vorgang ist reversibel, das heißt, er kann durch Abkühlung und Wiedererwärmung bis in den schmelzflüssigen Zustand beliebig oft wiederholt werden. Es darf nur nicht durch Überhitzung die sogenannte thermische Zersetzung des Materials beginnen.
Thermoplaste
Thermoplastische Elastomere
Aufgrund ihres morphologischen Aufbaues sind größere Dehnungen nicht reversibel und das Formteil bleibt plastisch verformt, weshalb die Werkstoffe auch Plastomere genannt werden.
Plastomere werden in der Dichtungstechnik für harte Dichtungselemente wie Back-up Ringe, Führungsringe und –büchsen, Druck- und Stützringe, etc. verwendet. Hier sehen Sie alle Details zu den Werstkoffen für PU, HPU, HPU solid, HPU Mos2 Dichtungen.
| Werkstoff | Farbe | Zulassung FDA, KTW etc. | Temperatur Angabe in °C | Shore A DIN53505 | Shore D DIN53505 |
|---|---|---|---|---|---|
| PU rot | FDA | -30 - 115 | 94 (± 3) | 49 (± 3) | |
| PU grün | - | -30 - 115 | 94 (± 3) | 49 (± 3) | |
| T-PU | - | -50 - 115 | 94 (± 5) | 47 (± 3) | |
| HPU solid | - | -30 - 110 | - | 58 (± 3) | |
| PU Mos² | - | -30 - 110 | 94 (± 3) | 49 (± 3) | |
| PU - FDA | FDA, EU1935/2004, EU10/2011 | -30 - 110 | 93 (± 3) | 46 (± 3) | |
| PU mellow | - | -30 - 95 | 86 (± 3) | - | |
| HPU-P | FDA | -20 - 115 | 95 (± 2) | 48 (± 3) |
Thermoplaste
Die thermoplastischen Elastomere sind Materialien, die über einen weiten Temperaturbereich die charakteristischen Eigenschaften von Elastomeren aufweisen. Sie sind jedoch nicht chemisch vernetzt. Aus diesem Grund können sie bei hohen Temperaturen geschmolzen und mit den üblichen thermoplastischen Verarbeitungstechniken verarbeitet werden. Thermoplastische Elastomere sind löslich und zeigen im Allgemeinen eine geringere Quellung als ihre chemische vernetzten Äquivalente. Viton® (FKM, FPM), PTFE (Teflon) Dichtungsmaterial,
| Werkstoff | Farbe | Zulassung FDA, KTW etc. | Temperatur Angabe in °C | Shore A DIN53505 | Shore D DIN53505 |
|---|---|---|---|---|---|
| POM | FDA | -50 - 90 | - | 85 (± 3) | |
| PA6G | - | -40 - 110 | - | 85 (± 3) | |
| PTFE virgin | FDA | -200 - 260 | - | 55 (± 3) | |
| PTFE glass | - | -200 - 260 | - | 58 (± 3) | |
| PTFE bronze | - | -200 - 260 | - | 60 (± 3) | |
| PTFE carbon | - | -200 - 200 | - | 62 (± 3) | |
| PEEK | FDA | -65 - 240 | - | - | |
| UHMW-PE | - | -200 - 80 | - | - |
Elastomere
Sehen Sie auch nähere Details zu NBR Dichtungen, EPDM Dichtungsmaterial.
| Werkstoff | Farbe | Zulassung FDA, KTW etc. | Temperatur Angabe in °C | Shore A DIN53505 | Shore D DIN53505 |
|---|---|---|---|---|---|
| NBR | - | -35 - 110 | 85 (± 5) | - | |
| NBR 90 | - | -30 - 110 | 90 (± 5) | - | |
| NBR FDA | FDA, EU 1935/2004 | -30 - 105 | 88 (± 5) | - | |
| NBR mellow | - | -35 - 110 | 73 (± 5) | - | |
| NBR taiga | - | -50 - 105 | 82 (± 5) | - | |
| NBR detec | FDA, EU 1935/2004 | -30 - 105 | 89 (± 5) | - | |
| X-NBR solid | - | -30 - 110 | 89 (± 5) | - | |
| H-NBR diet | FDA, EU 1935/2004 | -30 - 150 | 82 (± 5) | - | |
| H-NBR solid | - | -20 - 150 | 95 (+/- 5) | - | |
| H-NBR ED | - | -30 - 150 | 88 (± 5) | - | |
| H-NBR mellow | - | -35 - 150 | 75 (± 5) | - | |
| H-NBR detec | FDA, EU 1935/2004 | -30 - 150 | 82 (+/- 5) | - | |
| EPDM standard | - | -45 - 135 | 87 (± 5) | - | |
| EPDM spring | W270 D1, WRAS BS6920-1:2000, EU 1935/2004 | -50 - 135 | 87 (± 5) | - | |
| EPDM FDA | FDA, EU 1935/2004 | -55 - 135 | 88 (± 5) | - | |
| EPDM mellow | - | -53 - 135 | 76 (± 5) | - | |
| EPDM FDA mellow | FDA, EU 1935/2004 | -50 - 135 | 77 (± 5) | - | |
| EPDM detec | FDA, EU 1935/2004 | -50 - 135 | 84 (± 5) | - | |
| MVQ weiß | FDA, EU 1935/2004 | -60 - 210 | 84 (± 5) | - | |
| MVQ blau | FDA, EU 1935/2004 | -60 - 210 | 84 (± 5) | - | |
| MVQ rot | FDA, EU 1935/2004 | -60 - 210 | 83 (± 5) | - | |
| MVQ transparent | FDA, EU 1935/2004 | -60 - 210 | 79 (± 5) | - | |
| MVQ detec | FDA, EU 1935/2004 | -60 - 210 | 88 (± 5) | - | |
| FPM | FDA, EU 1935/2004 | -25 - 220 | 85 (± 5) | - | |
| FPM FDA | FDA, 3A-Sanitary Class I, EU 1935/2004 | -25 - 210 | 84 (± 5) | - | |
| FPM ED | - | -25 - 215 | 88 (± 5) | - | |
| FPM BS3 | - | -20 - 220 | 80 (± 5) | - | |
| FPM mellow | - | -25 - 220 | 74 (± 5) | - | |
| FPM detec | FDA, EU 1935/2004 | -25 - 210 | 87 (± 5) | - | |
| FVMQ | - | -55 - 230 | 90 (± 5) | - | |
| AEM | - | -30 - 150 | 87 (± 5) | - | |
| CR | - | -40 - 100 | 81 (± 5) | - | |
| Aflas® ED | - | -10 - 220 | 87 (± 5) | - |
Nehmen Sie Kontakt mit uns auf!
Unter Druck sind wir die Stärksten! Persönliche Beratung für höchste Ansprüche und schnelle Lieferung garantieren für Ihre Zufriedenheit. Kontaktieren Sie unsere Dichtungs-Experten.
Wir freuen uns auf Ihre Anfrage.
Wissenswertes aus der Dichtungstechnik
Dichtungsmaterialien, Werkstoffe und Elastomere im Überblick
Elastomere als Dichtungsmaterialien sind verschiedene Werkstoffe für bestimmte Anwendungen in der Dichtungstechnik. Elastomere sind formfeste und elastisch verformbare Kunststoffe. Ein gutes Beispiel sind Gummibänder. Sie sind formfest, haben aber dennoch elastische Eigenschaften und Zugspannung mit entropischen Effekt (Entropie-Elastizität). Elastomere sind wie Duroplaste durch kovalente Bindungen zwischen einzelnen Molekülketten (Makromolekülen) miteinander vernetzt. Diese Gummielastizität passiert, weil die geknäulten Polymerketten auf eine Zugbelastung mit einer Streckung bzw. Entflechtung der Ketten reagieren.
