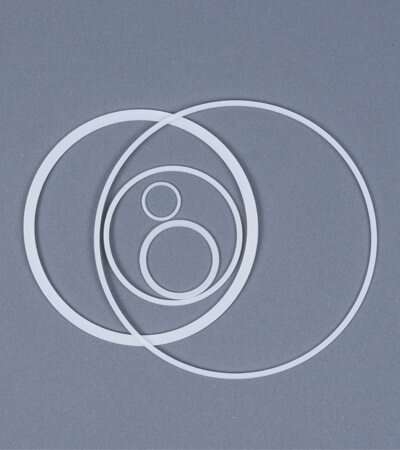

Stützringe von Kofler - Dichtungen
Sie benötigen Stützringe um die Lebensdauer Ihrer Dichtungen zu erhöhen? Treten Sie mit uns in Kontakt, wir beraten Sie gerne.
SÄMTLICHE unten angeführten Profile sind in ALLEN Größen und Materialien von 4 mm bis 2.500 mm lieferbar.
Stützringe anfragen:
FAQs zu Stützringe
Was ist ein Stützring, und welche Aufgabe erfüllt er?
Ein Stützring ist kein Dichtelement, sondern eine Stützkomponente, die zusammen mit Lippen-, Nut- oder O-Ringen in hydraulischen Hochdrucksystemen eingesetzt wird. Seine Aufgabe ist es, das Eindringen der Hauptdichtung in den Spalt zwischen Kolben und Zylinderbohrung — die sogenannte Spaltextrusion — zu verhindern. Obwohl er selbst nicht dichtet, erhöht er die Lebensdauer der benachbarten Dichtungen erheblich.
Was versteht man unter Spaltextrusion, und warum ist sie problematisch?
Spaltextrusion bezeichnet den Vorgang, bei dem eine elastomere Dichtung unter hohem Druck in den Spalt zwischen zwei Bauteilen gedrückt wird. Dabei wird das Dichtungsmaterial plastisch verformt oder sogar abgeschert, was zu einem schnellen Versagen der Dichtung führt. Stützringe aus hartem Material werden druckseitig neben der Dichtung platziert und schließen den Spalt.
Hat ein Stützring eine eigene Dichtwirkung?
Nein. Stützringe haben ausdrücklich keine Dichtfunktion. Sie bestehen aus einem harten, formstabilen Werkstoff und liegen im eingebauten Zustand mit einem definierten Spiel in der Nut. Ihre Wirkung ist rein mechanisch: Sie stützen die eigentliche Dichtung und verhindern deren Verformung unter Druckeinwirkung.
In welchen Hydrauliksystemen werden Stützringe eingesetzt?
Stützringe kommen hauptsächlich in hydraulischen Hochdrucksystemen zum Einsatz, wo der Betriebsdruck so hoch ist, dass elastomere Dichtungen ohne Abstützung zur Spaltextrusion neigen würden. Typische Einsatzfelder sind die Schwerindustrie, der Maschinenbau, der Werkzeugbau sowie die Energietechnik.
Mit welchen Dichtungstypen werden Stützringe kombiniert?
Stützringe werden typischerweise in Kombination mit Lippenringen, Nutringen und O-Ringen eingesetzt. Sie werden druckseitig neben der Hauptdichtung in die Nut eingelegt und verhindern, dass das weichere Dichtungsmaterial unter Druckbelastung in den Spalt extrudiert.
Wie unterscheidet sich ein Stützring von einem Führungsring?
Beide Elemente haben keine primäre Dichtwirkung, erfüllen aber unterschiedliche Aufgaben. Der Führungsring zentriert Kolben und Kolbenstange und nimmt Querkräfte auf. Der Stützring hingegen wirkt ausschließlich gegen die Spaltextrusion der benachbarten Dichtung unter Axialdruck.
Welche Größen bietet Kofler - Dichtungen für Stützringe an?
Kofler - Dichtungen liefert Stützringe in sämtlichen Profilen in Größen von 4 mm bis 2.500 mm. Das Angebot deckt damit sowohl kleinste Präzisionsanwendungen als auch großformatige Industriezylinder ab.
Für welche Branchen liefert Kofler - Dichtungen Stützringe?
Das Kundenspektrum umfasst Betriebe aus dem Maschinenbau, Werkzeugbau, der Schwerindustrie, der Energietechnik und der Lebensmittelindustrie. Überall dort, wo Hydrauliksysteme unter hohen Drücken betrieben werden und lange Wartungsintervalle gefragt sind, sind Stützringe ein Standard-Bestandteil des Dichtsystems.
