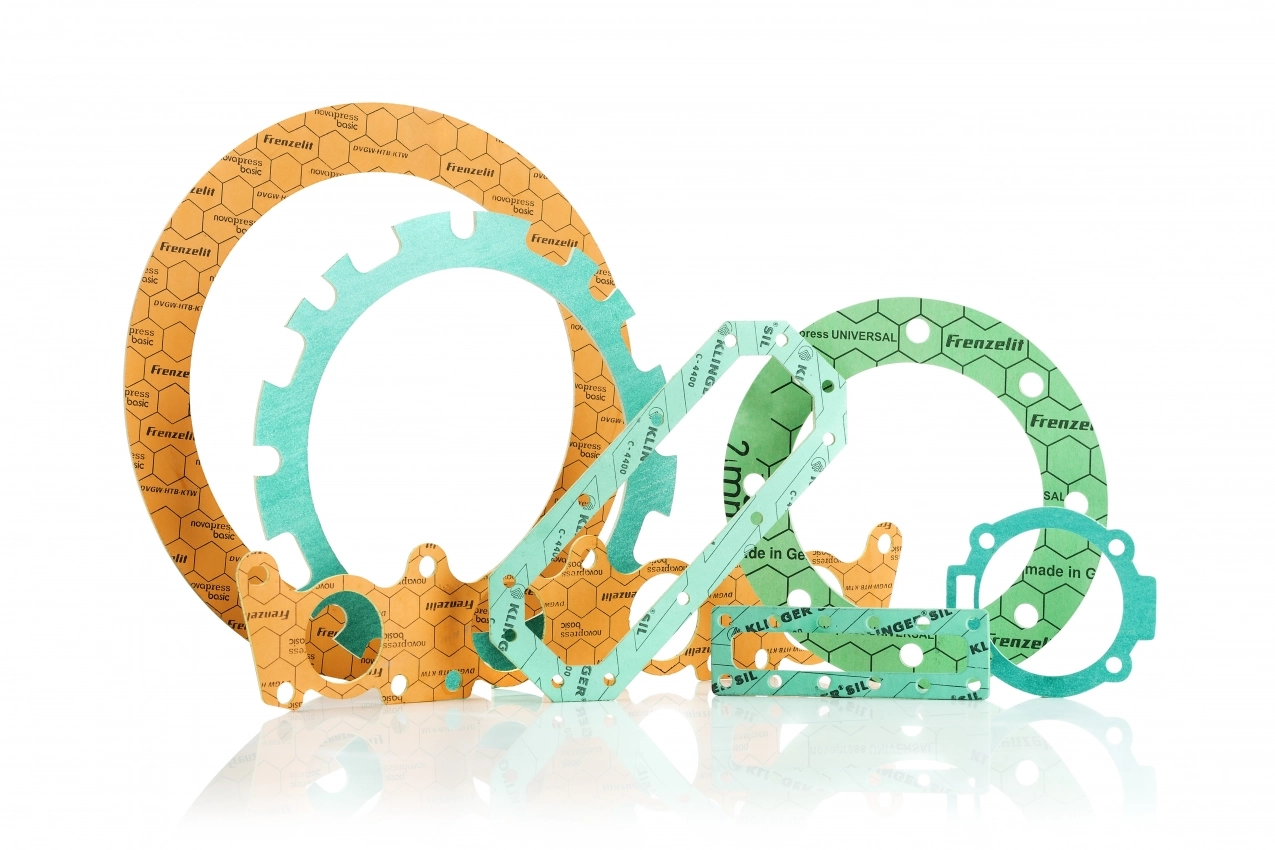

Klinger® Flachdichtungen direkt bei Kofler - Dichtungen bestellen
Als spezialisierter Dichtungs-Hersteller verarbeiten wir auch Klinger® Flachdichtungen direkt nach Maß und individuellen Anforderungen. Statische Dichtelemente wie die Klingersil® Dichtung verhindern den ungewollten Austausch von Stoffen an ruhenden Kontaktflächen. Diese statische Dichtung schützt verbundene Bauteile zuverlässig vor Leckagen und Druckverlust, was die Betriebssicherheit Ihrer Anlagen massiv erhöht.
Ein typisches Beispiel für den Einsatz einer Klinger® Flachdichtung ist die Dichtung in Rohrverschraubungen (sogenannte Holländerdichtungen) und beim größer dimensionierten Flansch, aber auch bei Gehäusedichtungen im anspruchsvollen Apparatebau.
Kontaktieren Sie uns für Ihre Klinger® Flachdichtung
Klinger® Flachdichtungen: Definition und Werkstoff-Vorteile
Eine Klinger® Flachdichtung ist ein Hochleistungs-Dichtungsmaterial auf Basis von faserverstärkten Werkstoffen. Die Marke Klinger® genießt weltweit das Vertrauen der chemischen Industrie und des Anlagenbaus, da sie für wegweisende Innovationen im Bereich der asbestfreien Dichtungsplatten steht.
Diese Dichtungen bestehen aus einer präzisen Mischung aus hochwertigen Aramidfasern und speziellen Bindemitteln aus NBR (Nitril-Butadien-Kautschuk). Das Ergebnis ist eine Hochdruckdichtung, die sich durch eine exzellente Druckstandfestigkeit, minimale Gasleckage (Dichtheit) und hohe Beständigkeit gegenüber Kohlenwasserstoffen, Kraftstoffen sowie Schmierstoffen auszeichnet. Ob in der Trinkwasserversorgung oder im Kraftwerksbau – Klinger®-Lösungen bieten die notwendige Sicherheit für Mensch und Umwelt.
Klingersil® – Die spezialisierte Hochdruckdichtung für Flanschanwendungen
Die Klingersil®-Produktfamilie ist das Herzstück des Klinger®-Portfolios. Diese Werkstoffe wurden speziell für den Einsatz am Flansch entwickelt und decken ein extrem breites Anforderungsprofil ab – von der Beständigkeit gegen anorganische Säuren bis hin zum Einsatz mit Kältemitteln.
| Eigenschaften | Technische Spezifikation / Wert |
|---|---|
| Temperaturbeständigkeit | Einsatzbereiche von -200°C bis zu +400°C |
| Druckstandfestigkeit | Hohe Stabilität unter Flächenpressung (geprüft nach DIN 52913) |
| Kompressibilität | Optimale Anpassung an Flanschunebenheiten (nach ASTM F 36 J) |
| Wärmeleitfähigkeit | Spezifische Werte in W/mK für thermische Berechnungen im Datenblatt |
| Medienresistenz | Salzlösungen, Öle, Gase und diverse Kältemittel |
Klingersil® Varianten im Überblick – C-4400, C-4430, C-4500 und Graphite im Vergleich
Unser Kofler - Dichtungen Portfolio umfasst die marktführenden Lösungen Klingersil® C-4400, Klingersil® C-4430, Klinger® top-chem und Klinger® Graphite, die wir Ihnen für unterschiedlichste Lastprofile und Medien bereitstellen. Diese Varianten decken das gesamte Spektrum industrieller Anforderungen ab – von der universellen Ölresistenz bis hin zu extremer Hitze- und Chemikalienbeständigkeit:
| Material | Charakteristik | Max. Druck | Zulassungen & Normen |
|---|---|---|---|
| Klingersil® C-4400 | Der Allrounder für die allgemeine Industrie. Beständig gegen Öle und Gase. | 100 bar | DIN-DVGW, ÖVGW, BAM (Sauerstoff) |
| Klingersil® C-4430 | Premium-Qualität mit hoher Dampfbeständigkeit. Ideal für Lebensmittel. | 100 bar | KTW, DVGW W 270, Elastomerleitlinie, FDA |
| Klingersil® C-4500 | Hochtemperatur-Spezialist für starke Laugen und Hochdruckdampf. | 150 bar | Fire-Safe (DIN EN ISO 10497), TA-Luft, DNV |
| Klinger® Graphite | Extrem-Temperatur-Lösung auf Basis von expandiertem Graphit. | 100 bar | Fire-Safe, TA-Luft, BAM-geprüft |
Klingersil® C-4400: Die universelle Dichtungsplatte
Die Klingersil® C-4400 Dichtung ist das meistgenutzte Standardmaterial in der industriellen Instandhaltung. Diese statische Dichtung basiert auf Aramidfasern mit einem NBR-Bindemittel und bietet eine exzellente Beständigkeit gegen Kohlenwasserstoffe, Öle und Gase.
- Vorteile: Hervorragende Druckstandfestigkeit und wirtschaftliche Effizienz bei hoher technischer Zuverlässigkeit.
- Anwendung: Universaleinsatz in Rohrleitungen, Heizungssystemen und Maschinenkomponenten.
- Beispiele: Abdichtung von Sauerstoffleitungen (dank BAM-Zulassung) oder Gasarmaturen im DIN-DVGW Bereich.
Gerne erhalten Sie auch das Klingersil® C-4400 Datenblatt.
Klingersil® C-4500 Dichtungsplatte – Hochleistung für die chemische Industrie
Die Klingersil® C-4500 Dichtungsplatte ist ein spezialisiertes Carbonfasermaterial für anspruchsvollste Medien. Es wurde entwickelt, um selbst bei hohen Temperaturen und Kontakt mit starken Laugen oder anorganischen Säuren eine maximale Dichtheit zu gewährleisten.
- Vorteile: Höchste chemische Resistenz und zertifizierte Sicherheit im Brandfall.
- Anwendung: Hochdruck-Dampfanlagen und sicherheitskritische Prozessleitungen in Raffinerien.
- Beispiele: Einsatz als Fire-Safe Dichtung nach DIN EN ISO 10497 in Anlagen mit erhöhter Brandgefährdung (HTB-Anforderungen).
Klingersil® C-4430 Dichtungsplatte – Premium-Schutz für Trinkwasser und Dampf
Als optimiertes Hochdruckmaterial kombiniert die Klingersil® C-4430 Dichtungsplatte Glasfasern mit hochwertigen Aramidfasern. Es ist die erste Wahl für Anwendungen, die eine außergewöhnliche Beständigkeit gegenüber Heißwasser und Dampf erfordern.
- Vorteile: Physiologisch unbedenklich und extrem belastbar unter thermischen Wechselbedingungen.
- Anwendung: Primärer Einsatz in der Trinkwasserversorgung, Lebensmittelproduktion und Pharmaindustrie.
- Beispiele: Dichtungen in Brauereianlagen (FDA-konform) oder zentrale Versorgungsleitungen (gemäß DVGW W 270 und KTW).
Klinger® Graphite – Die Lösung für extreme Temperaturen
Klinger® Graphite-Laminate (wie PSM oder SLS) basieren auf reinem, expandiertem Graphit und sind für Anwendungen konzipiert, bei denen herkömmliche Faserstoffe thermisch versagen. Diese Graphitdichtungen bieten eine unübertroffene Anpassungsfähigkeit an Flanschunebenheiten.
- Vorteile: Nahezu unbegrenzte thermische Beständigkeit in nicht-oxidierender Atmosphäre und hervorragende Resistenz gegen Thermoschocks.
- Anwendung: Einsatz in Raffinerien, Kraftwerken und Hochdruck-Dampfleitungssystemen.
- Beispiele: Abdichtung von Heißdampf-Armaturen oder Abgasanlagen unter extremen Bedingungen (-240°C bis +550°C).
- Besonderheiten: Zertifiziert als Fire-Safe und konform mit der TA-Luft für minimierte Emissionen.
Vergleich: Klinger® vs. konventionelle Flachdichtungen
Bei der Auswahl der optimalen Flachdichtung ist der Mehrwert von Klinger® gegenüber Standard-Werkstoffen entscheidend für die Anlagensicherheit. Der wesentliche Unterschied liegt in der Materialkomposition und der Zertifizierungstiefe:
1. Klinger® vs. Standard-NBR/Gummi: Einfache Elastomer-Dichtungen neigen unter hohem Betriebsdruck zum "Fließen". Klinger®-Faserwerkstoffe bieten durch die Einlagerung von Aramidfasern eine deutlich höhere mechanische Stabilität und Setzfestigkeit (geprüft nach DIN 52913).
2. Klinger®-Qualität vs. No-Name Werkstoffe: Klinger® garantiert eine homogene Materialqualität. Während Billig-Importe oft Schwankungen in der Kompressibilität aufweisen, sichert Klingersil® eine dauerhafte Dichtheit und erfüllt strengste Normen wie die TA-Luft.
3. Klinger® vs. andere Premium-Marken: Im Vergleich zu anderen Marken wie Frenzelit® punktet Klinger® vor allem durch die enorme Dichte an internationalen Freigaben und die Marktpräsenz der Klingersil®-Reihe, die weltweit als technisches Referenzmaß gilt.
Klingersil®-Wasserstrahlschneiden: Präzision ohne thermische Last
Das Klingersil®-Wasserstrahlschneiden ist das ideale Verfahren, um Klinger®-Faserwerkstoffe ohne thermische Materialbeeinflussung in Form zu bringen. Da es sich um ein kaltes Trennverfahren handelt, bleiben die physikalischen Eigenschaften der Aramidfasern und des NBR-Binders vollständig erhalten.
Dies ist besonders bei der Fertigung von Sonderdichtungen von Vorteil, da keine teuren Stanzwerkzeuge benötigt werden. Ob filigrane Stege oder große Flanschdurchmesser – das Klingersil®-Wasserstrahlschneiden ermöglicht engste Toleranzen für Ihre individuellen Anforderungen.
Technische Daten & Performance-Parameter der Klingersil®-Dichtungen
In jedem Klinger®-Datenblatt finden Ingenieure wichtige Angaben zur Kompressibilität (nach ASTM F 36 J) und der Dickenabnahme (nach DIN 52913) bei Hitzeeinwirkung der Klingersil®-Dichtung. Diese Parameter stellen sicher, dass die Integrität der Verbindung über den gesamten Lebenszyklus der Rohrleitungen gewährt bleibt. Für thermische Berechnungen liefern wir zudem exakte Werte zur Wärmeleitfähigkeit in W/mK.
Für welche Anwendungen ist Klingersil® geeignet?
- Chemische Industrie: Abdichtung bei Kontakt mit anorganischen Säuren und aggressiven Salzlösungen.
- Trinkwasserversorgung: Einsatz zertifizierter Werkstoffe nach DVGW, ÖVGW und der neuen Elastomerleitlinie.
- Kältetechnik: Zuverlässige Barriere gegen moderne Kältemittel.
- Energietechnik: Hochdruck-Dampfleitungen mit maximaler Druckstandfestigkeit.

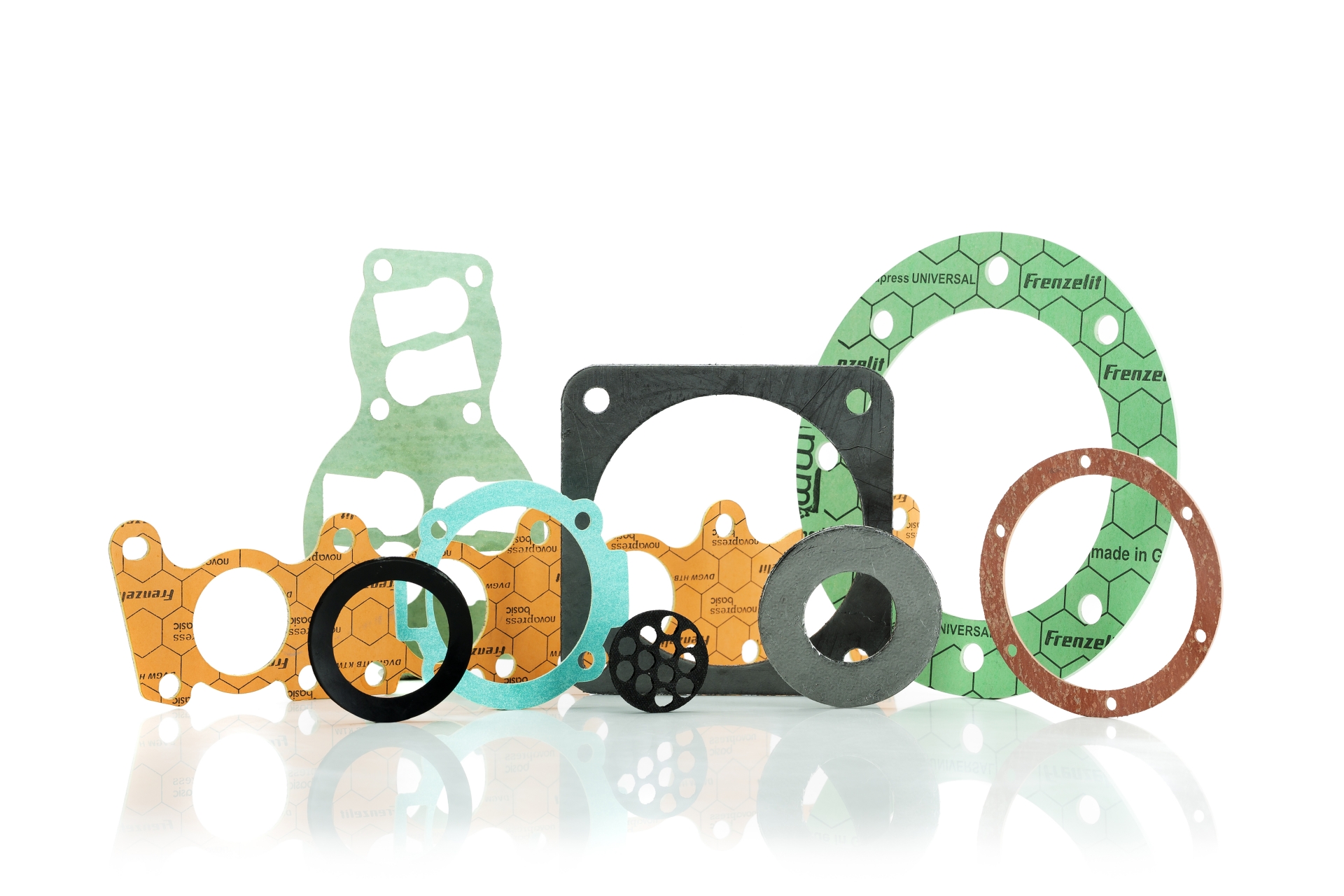

Klinger® Flachdichtungen nach Maß – Zuschnitt & Einzelanfertigung
Kofler - Dichtung ist Ihr Spezialist für die formungebundene Fertigung. Wir realisieren Ihre Klinger®-Komponenten ohne teure Werkzeugkosten mittels Wasserstrahlschneidetechnik. Ob Sie eine Flachdichtung nach DIN-Norm oder eine komplexe Geometrie benötigen – wir liefern präzise Sonderdichtungen nach Maß ab Stückzahl 1.
Klinger® Flachdichtungen kaufen – so läuft die Anfrage
Wir legen Wert auf eine persönliche Beratung und einen effizienten Prozess, damit Ihre Instandhaltung keine Zeit verliert:
1. Anfrage: Übermittlung der Maße, Zeichnung oder technischen Anforderungen über unser Kontaktformular.
2. Beratung: Auswahl des optimalen Typs (z. B. C-4400 für Standard oder Graphite für Extrem-Temperatur).
3. Fertigung: Schneller Zuschnitt Ihrer statischen Dichtung in-house.
Häufige Fragen zu Klingersil® Flachdichtungen (FAQ)
Wo kann ich Klingersil® Dichtungsmaterial kaufen?
Was bedeutet die BAM-Zulassung bei Klinger®?
Welche Normen gelten für die Trinkwasserzulassung?
Was ist der Vorteil von Aramidfasern in der Dichtung?
Wie lange dauert die Lieferung für Sondermaße?
Welche Klingersil® Variante ist die richtige für meine Anwendung?
