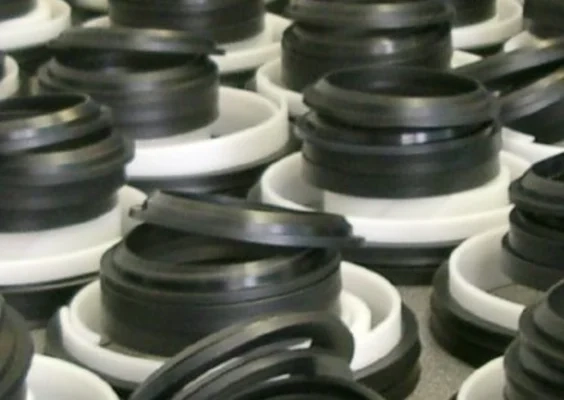

Was sind Hydraulikdichtungen?

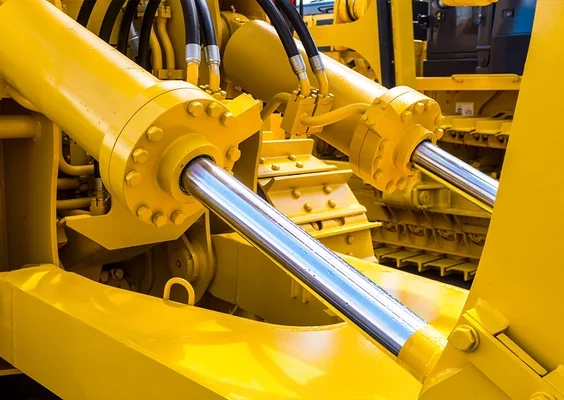

In der Technik sind Hydraulikdichtungen essenzielle Bestandteile zahlreicher moderner Maschinen, die nach DIN-ISO-Normen gefertigt werden. Eine Hydraulikdichtung trennt Komponenten bzw. Kammern in einer Maschine voneinander ab, sowie das Innere einer Maschine von der Umgebung. Sie verhindern das Eindringen von Luft, Feuchtigkeit und Schmutz, als auch das Austreten von Gasen und Flüssigkeiten. Hochwertige Hydraulikdichtungen für die Industrie und Gewerbe sind unerlässlich, insbesondere in FKM- und FPM-Varianten, um hohe Temperaturen und chemische Belastungen zu widerstehen. Das Übertragungsmedium in der Hydraulik ist Wasser (bzw. Öl), im Gegensatz zur Pneumatik (Pneumatikdichtung), die mit Luft funktioniert. Die Hydraulik ist dem zufolge die Lehre vom Strömungsverhalten verschiedenster Flüssigkeiten in einem Hydraulikzylinder.

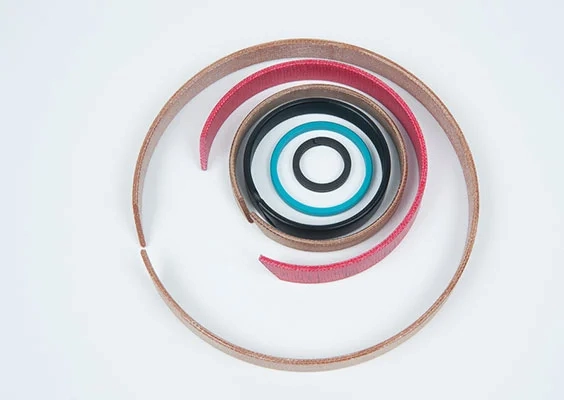

In diesem Artikel wollen wir Ihnen die Grundlagen der Hydraulikdichtung, Stangendichtungen, und Kolbendichtungen näher bringen. Unverzichtbar für zufriedenstellende Standzeiten sind auch Abstreifer und Führungselemente, deren Funktionsweise, sowie Profil- und Materialmöglichkeiten, wie mittelfest oder weich wir Ihnen hier erläutern werden. Auch auf individuelle Dichtsysteme wird eingegangen, denn diese sind häufig die beste Wahl in der Dichtungstechnik. Erfahren Sie alle Informationen zu Dichtungen für diverse Branchen. Gerne können Sie bei Kofler Ihre Hydraulikdichtung kaufen, im Online-Shop bestellen oder uns eine direkte Anfrage senden!

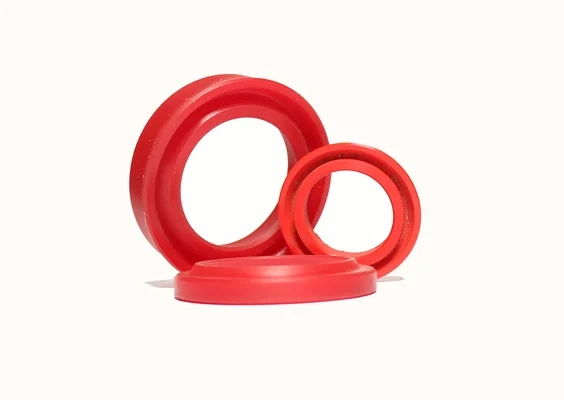

Hydraulik Kolbendichtung (Kompaktdichtungen)

Die Hydraulik Kolbendichtung unterscheidet zwei Kategorien, je nach dem, ob der Kolben nur von einer Seite belastet wird (einfachwirkende Kolbendichtung), oder von beiden Seiten her Druckbelastungen ausgesetzt wird (doppeltwirkende Kolbendichtung).

Einfachwirkende Kolbendichtungen gleichen dem Funktionsprinzip nach den Stangendichtungen, mit dem Unterschied, dass bei einfachwirkenden Kolbendichtungen der Außendurchmesser dynamisch dichtet, während der Innendurchmesser statisch am Kolben sitzt (also eine umgekehrte Anordnung der ruhenden und bewegten Komponenten).

Dementsprechend werden solche einfachwirkende Kolbendichtungen wie Stangendichtungen als unsymmetrische Nutringe ausgestaltet, nur dass die äußere, dynamisch dichtende Dichtlippe, verkürzt ist.

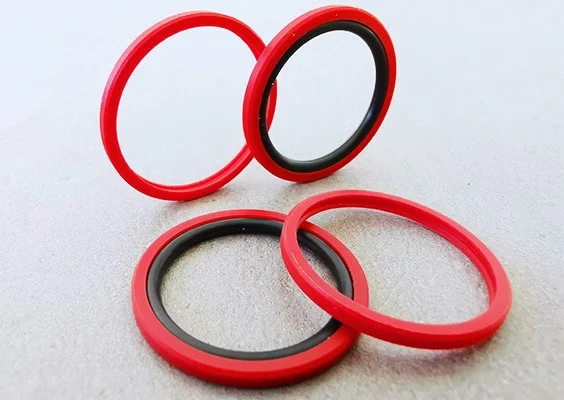

Die doppeltwirkende Kolbendichtung (Hydraulik Systeme mit Differentialzylinder zwischen zwei Druckbereichen) kann von beiden Seiten her druckbelastet werden, d. h. sie trennt zwei Kammern voneinander, wobei beide abwechselnd unter Überdruck stehen können. Solche doppelwirkende Kolbendichtungen sind typischerweise als symmetrische Nutringe oder Kompaktringe ausgestaltet.

Sie weisen einen symmetrischen Anpressdruckverlauf auf und reagieren äußerst schnell auf den Druck des Hydraulikmediums. Auch hier kann, je nach Anwendungsbereich, eine Voranpressung (Montage unter Druck, Spannung) erforderlich sein. Dies wird durch die Dimension und Geometrie von Kompaktringen oder durch O-Ringe aus Elastomer bewerkstelligt. Unser Montagewerkzeug für Hydraulikdichtungen ist für den Einbau dieser Dichtungen bestens geeignet.

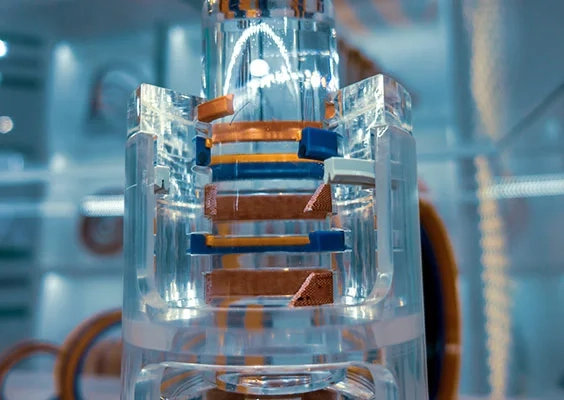

Abstreifer für hydraulische Anwendungen

Abstreifer befinden sich hinter der eigentlichen Hydraulikdichtung. Es handelt sich um Komponenten, die prinzipiell keiner nennenswerten Druckbelastung ausgesetzt sind. Abstreifer haben eine Doppelfunktion: einerseits streifen sie Schmutz, Staub, Wasser und sonstige Verunreinigungen von der einfahrenden Stange ab, um Verschmutzungen des Hydrauliksystems zu vermeiden. Andererseits müssen sie einen dünnen Ölfilm auf der Stange zulassen, um die Dichtung beim Einfahren ausreichend zu schmieren. Hierbei ist ein Gleichgewicht zu gewährleisten, denn eine zu große Ölmenge stellt praktisch eine Leckage dar und Schmutz bleibt auf der Ölschicht leichter haften.

Je nach erforderlicher Leistungsfähigkeit kommen in der Hydraulik Dichtringe mit Gummilippe zum Einsatz, oder aber spezielle sogenannte Doppelabstreifer. Doppelabstreifer besitzen zwei Dichtkanten. Die innere, ölseitige Dichtkante streift überschüssige Hydraulikflüssigkeit ab und hinterlässt einen ausreichenden Schmierfilm beim Ausfahren. Die äußere Dichtkante trägt Verunreinigungen von der einfahrenden Stange ab.

Typischerweise werden Abstreifer aus NBR (engl. nitrile butadiene rubber), PU (Polyurethan) oder PTFE (Polytetrafluoroethylen) gefertigt. Mit diesem Materialspektrum können weite Einsatzbereiche bezüglich Temperaturbereich, Systemdruck und Hydraulikflüssigkeit abgedeckt werden.

Wir beraten Sie gerne, um für Ihr Anwendungsgebiet die optimalen Hydraulikdichtungen anfertigen zu können.

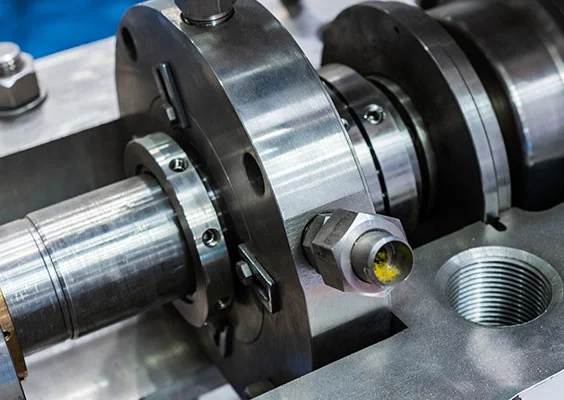

Hydraulik Dichtsysteme für anspruchsvolle Anwendungen

Hydraulik Dichtsysteme werden für besonders anspruchsvolle Einsatzgebiete mit hoher Dichtwirkung und Beständigkeit eingesetzt. Hier kann eine einzelne Hydraulikdichtung nicht ausreichend leistungsstark sein, um die Vorgaben zu erfüllen. Dies können z. B. ungewöhnliche Kälte, Hitze, oder starke Verschmutzung im Arbeitsbereich sein.

Hier empfiehlt sich ein Dichtsystem aus mehreren Komponenten, deren Funktionsweisen sich gegenseitig ergänzen. So kann ein Dichtsystem z. B. aus einer oder mehreren Hydraulikdichtungen sowie Führungselementen und Abstreifern bestehen.

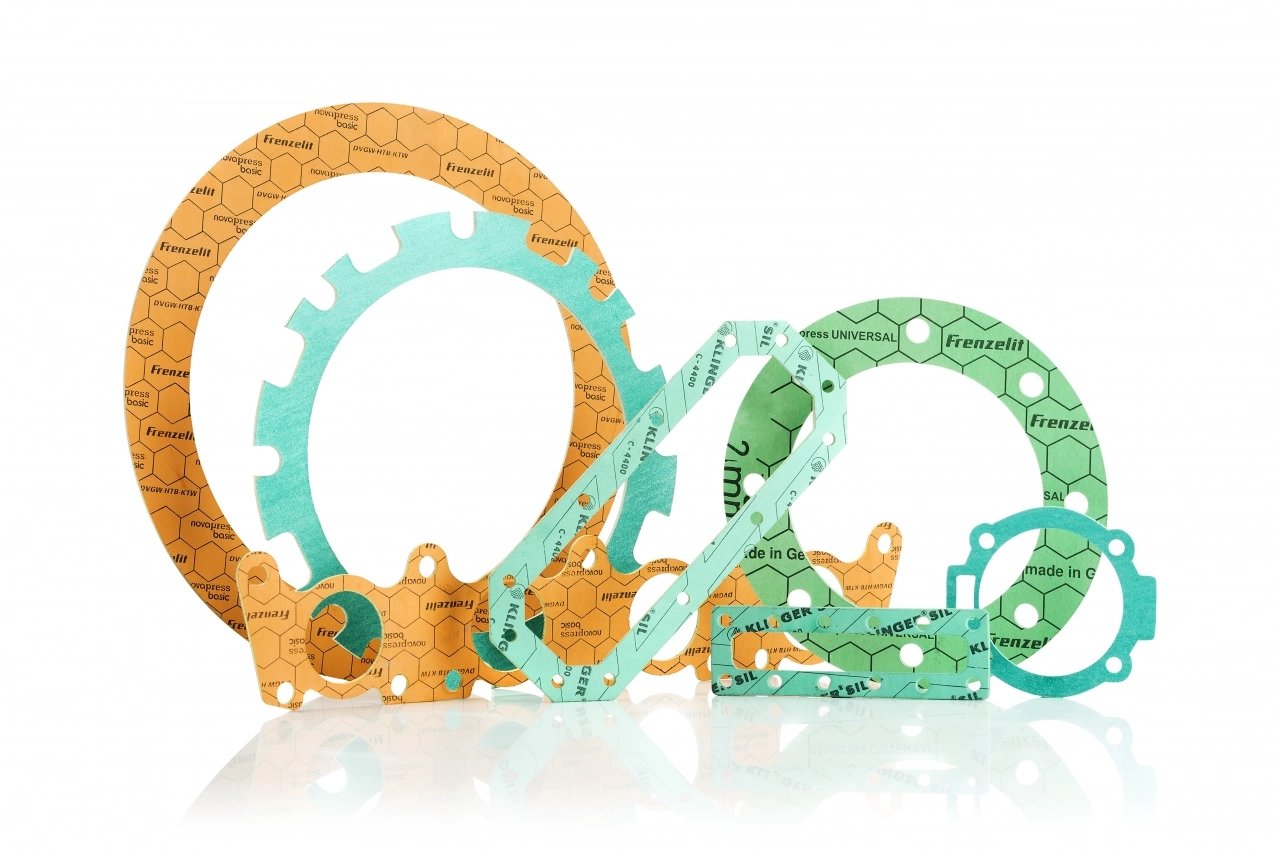

Hier bieten sich viele Kombinationsmöglichkeiten, deshalb beraten wir Sie gerne individuell, um für Ihre Einsatzbereiche das ideale Dichtsystem anfertigen zu können. In unserem Sortiment finden Sie Produkte und Dichtungen für Hydraulikanlagen, Pneumatikanlagen und andere Bereiche sowie Sonderdichtungen (mit Artikelnummer), Ersatzteile, Stützringe, Gewindedichtung (Gewinde) und Flachdichtungen. Weiters bieten wir auch Hochleistungsmaterialien (Viton^®) und Elastomere an. Bei Kofler - Dichtungen können Sie Ihre Hydraulikdichtungen kaufen oder treten Sie mit uns in Kontakt und wir beraten Sie gerne.
