Auf einen Blick: Was zeichnet eine hochwertige Flachdichtung aus?
Eine Flachdichtung ist ein statisches Dichtelement, das durch axialen Anpressdruck Leckagen zwischen zwei Kontaktflächen (meist Flanschen) verhindert. Entscheidend für die Funktionssicherheit sind die chemische Beständigkeit des Werkstoffs gegenüber dem Medium, die thermische Stabilität für den Betriebsbereich sowie eine präzise Fertigung für optimale Passgenauigkeit. Kofler Dichtung bietet hierfür spezialisierte Lösungen vom Standard-Flanschring bis zur individuellen Sonderdichtung.
Flachdichtungen direkt vom Hersteller bestellen
Statische Dichtelemente wie die Flachdichtung verhindern den ungewollten Austausch von Stoffen an ruhenden Kontaktflächen. Diese statische Dichtung schützt verbundene Bauteile zuverlässig vor Leckagen und Druckverlust.
Ein typisches Beispiel für den Einsatz einer Flachdichtung ist die Dichtung in Rohrverschraubungen (sogenannte Holländerdichtungen) und beim größer dimensionierten Flansch, aber auch bei Gehäusedichtungen.
Kontaktieren Sie uns für Ihre Flachdichtung
Flachdichtung - welche Dichtung für welche Anwendung?
Transportgüter in Rohrleitungen und Anlagen definieren die spezifischen Anforderungen an das Dichtungsmaterial. Gase verlangen oft eine höhere Barrierewirkung als flüssige Medien. Wasserdichtungen halten beispielsweise aggressiven Medien wie Kraftstoffen oder Säuren nicht stand. Neben der chemischen Beständigkeit beeinflussen physikalische Parameter wie der Betriebsdruck und die thermische Belastung die Auswahl des optimalen Werkstoffs.
Hochwertige Dichtungsplatten bilden die Basis für jede Fertigung. Präzise Zuschnitt-Verfahren wie die Wasserstrahlschneidetechnik, Plottertechnik oder das Stanzen bringen die Werkstoffe in die exakte geometrische Form.
Flachdichtungen und ihre Anwendungsbereiche:
- Maschinenbau
- Bau von Rohrleitungen
- Apparatebau
- Chemieindustrie
- Lebensmittelindustrie
- Pharmazieindustrie

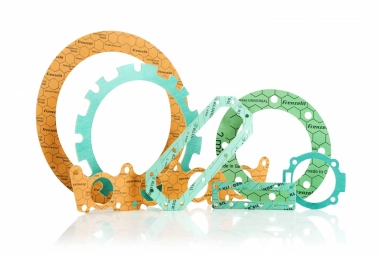

Klinger® Flachdichtungen – Hochleistungslösungen für die Industrie
Klinger® Flachdichtungen, insbesondere die bewährten Klingersil® Qualitäten, sind der weltweite Standard für zuverlässige Abdichtungen im Maschinen- und Anlagenbau. Als Spezialist für formungebundene Fertigungsverfahren verarbeiten wir diese hochwertigen Aramidfasern exakt nach Ihren technischen Anforderungen.
Alle von uns verarbeiteten Faserstoffe sind asbestfrei und erfüllen höchste Ansprüche an die Gasdichtheit. Ob für den Einsatz in chemischen Anlagen oder bei thermisch hochbelasteten Systemen – wir liefern Ihnen die passende Klinger® Lösung schnell und präzise.

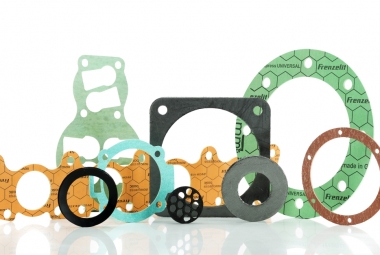

Frenzelit® Novapress® – Zuverlässige Faserstoffdichtungen für Profis
Frenzelit® Novapress® Flachdichtungen gehören zur Spitzenklasse der faserverstärkten statischen Dichtungen. Werkstoffe wie Novapress® Basic, Novapress® Universal oder spezialisierte AFM-Qualitäten sichern anspruchsvolle Verbindungen in der Energietechnik und im allgemeinen Apparatebau ab.
Diese asbestfreien Materialien überzeugen durch eine exzellente Druckstandfestigkeit und thermische Belastbarkeit bei Wechselbelastungen. Wir verarbeiten Frenzelit® Qualitäten formungebunden und präzise nach Ihren Vorgaben.
Flachdichtung nach Maß bestellen - Individuallösung ab 1 Stk.
Sonderdichtungen nach Maß entstehen bei Kofler-Dichtungen auf Basis langjähriger Erfahrung und höchster Flexibilität. Diese Expertise umfasst sowohl Standarddichtungen als auch hochspezialisierte Individualanfertigungen nach Ihren Angaben zu Innendurchmesser, Außendurchmesser oder spezifischen DIN EN Normen. Modernste Herstellungsverfahren wie das Wasserstrahlschneiden oder die Plottertechnik ermöglichen dabei die präzise Realisierung komplizierter Geometrien – und das komplett formungebunden ohne teure Werkzeugkosten.
Turbo-Service auf Anfrage: Für zeitkritische Instandsetzungen bieten wir nach individueller technischer Prüfung und Materialverfügbarkeit eine Express-Option an. Da die Realisierung von der Komplexität der Geometrie und dem Lagerbestand abhängt, bitten wir Sie, die Machbarkeit für Ihren „Turbo-Bedarf“ direkt mit unserem Team abzuklären.
Konkurrenzfähige Preise garantieren wir bereits ab einer Kleinauflage von 1 Stk. bis hin zur Serienproduktion gestanzter Komponenten. Für die technische Dokumentation Ihrer Projekte stellen wir Ihnen jederzeit das passende Datenblatt zur Verfügung. Zudem sichern wir die Instandhaltung Ihrer Hydrauliksysteme ab – fragen Sie gerne auch Hydraulikdichtung oder komplette Hydraulik-Zylinder Dichtsätze an.
Normen und industrielle Standards für Flachdichtungen
Für die Gewährleistung von Sicherheit und Austauschbarkeit unterliegen Flachdichtungen strengen Normen. Diese definieren die exakten Abmessungen für Flansche unterschiedlicher Druckstufen (PN) und Klassen (Class).
Die wichtigsten industriellen Regelwerke umfassen:
- DIN EN 1514-1: Der europäische Standard für Flachdichtungen an Flanschen mit PN-Bezeichnung.
- ASME B16.21: Die maßgebliche Norm für Flachdichtungen nach US-amerikanischem Standard (Klassen-Einteilung).
- DIN 2690: Ein weiterhin häufig genutzter Standard für Flansche nach der klassischen DIN-Normierung.
Kofler - Dichtungen fertigt sowohl exakt nach diesen Normen als auch kundenindividuell, um maximale Flexibilität bei gleichzeitiger Einhaltung technischer Standards zu gewährleisten.
Wie misst man eine Flachdichtung?
In diesem Video zeigen wir Ihnen, wie man eine Flachdichtung korrekt misst, damit Durchmesser, Stärke und Form genau passen. Mit ein paar einfachen Handgriffen und dem richtigen Maß lassen sich auch alte oder beschädigte Dichtungen zuverlässig bestimmen.
Bei weitere Fragen melden Sie sich bei uns, wir helfen Ihnen gerne weiter!
Standard Flachdichtungen online bestellen
Standard Flachdichtungen sind in zahlreichen Industriezweigen allgegenwärtig, kommen aber auch in Haushaltsgegenständen (z. B. Wasserrohre) zahlreich zum Einsatz. Sie werden industriell in Leitungen, Rohrverbindungen und Hochdruck-Transportsystemen zwischen zwei Flanschen eingesetzt:
- in Kraftwerken (GE Power, etc.)
- in (petro-)chemischen Anlagen
- in Raffinerien
- im Kessel- und Apparatebau
- Papier- und Zellstoffherstellung
- Luft- und Raumfahrt (Airbus Defense and Space etc.)
Welche Verwendungsmerkmale haben Flachdichtungen?
Flachdichtungen werden für die unterschiedlichsten Anwendungen eingesetzt. Daher ist es wichtig, Ihre Flachdichtung für die jeweiligen Anforderungen auszuwählen. Besonders hohe Ansprüche an den Dichtungswerkstoff stellen die Bereiche Chemietechnik und Pharmaindustrie, da hier routinemäßig aggressive Medien benutzt, aber auch Inhaltsstoffe für Medikamente verarbeitet werden.
Flachdichtung Hitzebeständig – Lösungen bis 1.000 °C
Wenn eine Flachdichtung hitzebeständig sein muss, spielt die thermische Stabilität des Werkstoffs die zentrale Rolle. Während Standard-Elastomere oft nur bis 100°C stabil bleiben, bieten wir für den industriellen Maschinenbau Speziallösungen an, die extremen Temperaturen trotzen.
Je nach Anforderung kommen unterschiedliche Materialien zum Einsatz:
- Viton (FKM): Beständig bis ca. +200°C.
- Graphit: Der Standard für Hochtemperaturanwendungen bis +550°C.
- Glimmer (Mika): Für extreme Hitzeereiche bis zu +1.000°C.
Besonders bei Hochdruck-Systemen und im Kesselbau ist die richtige Materialwahl entscheidend, um die Sicherheit bei hohem Betriebsdruck zu garantieren. Gerne beraten wir Sie individuell und senden Ihnen das passende technische Datenblatt für Ihre Planung zu.
Welche Dichtung für Flanschverbindung?
Eine Flanschverbindung ist eine Art, zwei Rohre miteinander zu verbinden. Am Ende des Rohres befindet sich eine ringförmige Scheibe, der sogenannte Flansch. Die zu verbindenden Rohre werden so positioniert, dass die Flansche aneinander liegen und mittels Schrauben und Muttern zusammengeschraubt werden können.
Die Flanschdichtung (z.B. eine Gummi Dichtung, Kautschuk) wird dabei zwischen den Flanschen eingelegt und durch die Verschraubung zusammengepresst, sodass eine dichte Verbindung zwischen den Rohren besteht.
Die Flanschdichtung ist somit eine Flachdichtung und eine bewährte statische Dichtung, da sich die Kontaktflächen nicht gegeneinander bewegen.
Was ist eine Spiraldichtung?
Spiraldichtungen sind spezialisierte Dichtungen für Flanschverbindungen, die aus mehreren Komponenten und verschiedenen Werkstoffen bestehen, die so ihre jeweiligen Vorteile zusammen ausspielen können.
Bei der Herstellung von Spiraldichtungen wird ein Metallband mit V-Profil zu einer Spirale aufgewickelt. Zwischen die Windungen werden Füllstoffe wie Graphit, Glimmer oder PTFE eingebracht, um die Dichteigenschaften zu optimieren. Das V-förmige Profil führt zur Verbesserung der mechanischen Eigenschaften, insbesondere der Rückstelleigenschaften bei hohem Druck. Spiraldichtungen können auch mit Innen- und/oder Außenringen versehen sein, um die Festigkeit der Spiralwicklung zu verbessern, das Fließen einer PTFE-Einlage zu verringern und Verwirbelungen an der Dichtstelle zu reduzieren.
Spiraldichtungen sind speziell für anspruchsvolle Anwendungen bei hohen Temperaturen, großen Drücken (hoher Betriebsdruck) und mechanischer Belastung wie Vibrationen entwickelt worden. Als Beispiele seien Hochdruckrohrleitungen in Kraftwerken, chemischen Anlagen, Raffinerien, sowie der Kesselbau und die Raumfahrt genannt.
Flachdichtung Materialien
Materialien für Flachdichtungen wählen wir spezifisch für die jeweilige Anwendung und das Einsatzgebiet aus. Gegenwärtig gibt es für praktisch jede Anwendung in der Dichtungstechnik einen idealen Werkstoff.
Technische Werkstoff-Matrix im Überblick
| Werkstoff | Temperaturbereich | Beständigkeit (pH-Wert / Medien) | Industrieller USP |
|---|---|---|---|
| NBR | -30°C bis +120°C | Öle, Fette, Kraftstoffe | Hohe mechanische Belastbarkeit |
| EPDM | -40°C bis +120°C | Säuren, Laugen, Witterung | UV- und ozonbeständig, langlebig |
| Viton (FKM) | -20°C bis +200°C | Kohlenwasserstoffe, Chemikalien | Problemlöser für thermische Spitzen |
| PTFE (Teflon) | -200°C bis +260°C | pH 0 – 14 (universell) | Physiologisch unbedenklich (FDA) |
| Graphit | -240°C bis +550°C | Dampf, Heißwasser, fast alle Medien | Bestens geeignet für Hochtemperatur |
Die folgenden Werkstoffe haben sich bei statischen Dichtungen etabliert:
Gummi Flachdichtung - FDA Konform und für die Industrie
Flachdichtungen aus Gummi (Elastomere) werden bei Kofler - Dichtungen für technologisch anspruchsvolle Umgebungen gefertigt, in denen Reinheit und Materialbeständigkeit oberste Priorität haben. Unsere Elastomer-Dichtungen kommen bevorzugt in Lebensmitteltanks, Prozessbehältern und Anlagen der Pharmaindustrie zum Einsatz.
Dank spezifischer Mischungen (z. B. EPDM oder Silikon mit FDA-Konformität) erfüllen diese Dichtungen die strengen regulatorischen Anforderungen für den direkten Kontakt mit sensiblen Medien. Sie bieten eine hervorragende Abdichtung bei niedrigen Flächenpressungen und garantieren höchste hygienische Sicherheit in Abfüllanlagen und Reaktoren.
EPDM Flachdichtung
EPDM Flachdichtungen sind bestens geeignet für den Kontakt mit polaren Chemikalien (Wasser, Glykol-Bremsflüssigkeit, Säuren, Laugen). Nicht verträglich ist EPDM aber mit Ölen, Fetten, Lösungsmitteln wie Toluol und Kraftstoffen. EPDM ist sehr witterungsbeständig und hat eine lange Haltbarkeit. Es behält sowohl in der Hitze und Kälte seine hervorragenden elastischen Eigenschaften wie z. B. gute Reißfestigkeit.
Flachdichtung Silikon
Silikon (VMQ) Flachdichtungen bestechen durch den großen Temperaturbereich, in denen sie ihre Elastizität behalten. Silikondichtungen sind sehr witterungs- und alterungsresistent und sind verträglich mit Wasser und aliphatischen Ölen. Nicht verträglich sind Silikondichtungen mit aromatischen Ölen, Wasserdampf über 120°C und Silikonölen.
Großer Vorteil ist die generelle physiologische Unbedenklichkeit und somit Verwendbarkeit in der Lebensmittel- und Arzneistoffbranche.
Viton Flachdichtung (FKM) – Der Problemlöser für hohe Temperaturen
Eine Viton Flachdichtung (Fluor-Kautschuk) ist die erste Wahl, wenn herkömmliche Elastomere an ihre Grenzen stoßen. Viton® zeichnet sich durch eine exzellente Beständigkeit gegen Kohlenwasserstoffe, Öle und viele aggressive Chemikalien aus. Zudem bleibt das Material auch bei einer dauerhaften thermischen Belastung von bis zu +200 °C (kurzzeitig höher) stabil. Im industriellen Werkzeugbau und bei chemischen Armaturen verhindert die Viton Flachdichtung zuverlässig Leckagen unter extremen Bedingungen. Gerne händigen wir Ihnen für Ihre Instandhaltungsplanung das detaillierte Datenblatt aus.
Aluminium Flachdichtung
Metalldichtungen werden durch den Anpressdruck der Flanschverbindung plastisch in die richtige Form gepresst und müssen aus einem Material bestehen, das weicher ist als der Flansch.
Das relativ weiche Metall Aluminium ist hierfür bestens geeignet. Beim Anpressen kommt es zu einer mikroskopisch genauen Verbindung zwischen der Metalldichtung und dem Flansch, sodass eine ultrahochvakuumdichte Verbindung entsteht. Der Einbau einer Metalldichtung muss korrekt ablaufen, da die plastische Anpassung nicht reversibel ist.
PTFE - Teflon Flachdichtung
Teflon® Flachdichtungen sind beinahe universell einsetzbar, da der Werkstoff Teflon® (PTFE Dichtungen) mit praktisch allen Medien kompatibel ist (pH 0–14). Es verfügt über einen enormen thermischen Einsatzbereich von −200 °C bis +260 °C und ist damit ideal für extreme Prozessbedingungen.
In der professionellen Anwendung, etwa bei industriellen Rohrleitungssystemen im Chemieanlagenbau, muss jedoch das typische Kaltfließen von reinem PTFE berücksichtigt werden. Für Anwendungen mit besonders hohem Betriebsdruck setzen wir daher auf modifiziertes PTFE oder Varianten mit Metalleinlagen, um die Standzeit der Dichtung massiv zu erhöhen. Aufgrund der physiologische Unbedenklichkeit (FDA-konform) sind unsere PTFE-Lösungen zudem der Standard für den Werkzeugbau in der Lebensmittel- und Pharmaindustrie. Für Ihre präzise technische Auslegung stellen wir Ihnen gerne das entsprechende Datenblatt zur Verfügung.
Flachdichtung aus Graphit
Graphitdichtungen sind für Hochtemperaturanwendungen konzipiert: es kann von -240°C bis 550 °C eingesetzt werden und hält fast allen Chemikalien stand. Häufig sind Graphitdichtungen mit Metalleinlagen (Spießblech, Glattblech, Streckmetall) versehen.
NBR Flachdichtung
Eine NBR Flachdichtung kommt vor allem dann zum Einsatz, wenn Beständigkeit gegenüber unpolaren Chemikalien wie Kraftstoffen, Ölen, Fetten benötigt wird. Auch mechanische Belastbarkeit ist eine Stärke von NBR. Die minimale Einsatztemperatur kann durch die Acrylnitrilmenge bei der Herstellung feinjustiert werden.
Flachdichtungen aus Faserwerkstoffen (Aramidfasern)
Hochwertige Aramidfasern sowie spezialisierte AFM-Qualitäten bilden die Grundlage für moderne faserverstärkte Flachdichtungen. Diese Werkstoffe sind als leistungsstarker Ersatz für asbesthaltige Materialien konzipiert und bieten eine exzellente Anpassungsfähigkeit an Flanschunebenheiten.
Wir verarbeiten führende Industriestandards wie Klinger® Klingersil® oder Frenzelit® Novapress®, um für jede Anwendung die ideale Gasdichtheit und Druckstandfestigkeit zu garantieren. Sämtliche von uns eingesetzten Faserstoffe sind asbestfrei und für den Einsatz in modernen Industrieanlagen zertifiziert.
Was sind ummantelte Flachdichtungen?
Ummantelte Flachdichtungen bestehen aus mindestens zwei Werkstoffen. Zumeist ist der Kern der ummantelten Flachdichtung aus einem faserhaltigen Werkstoff gefertigt. Der Mantel aus einem korrosionsbeständigen Material wie z. B. Teflon® oder Edelstahl bildet eine schützende Hülle. So kann der Kern vor aggressiven Medien geschützt werden. Typisches Beispiel ist die Zylinderkopfdichtung eines Verbrennungsmotors.
Wasserstrahlschneidetechnik bei Flachdichtungen
Bei der Wasserstrahlschneidetechnik wird ein sehr feiner Wasserstrahl mit hoher Geschwindigkeit aus einer computergesteuerten Düse auf das Werkstück geführt. Dies erlaubt eine hohe Präzision und Reproduzierbarkeit auch bei komplizierten Geometrien.
Für aufwändige Einzelanfertigungen ist dies häufig die Technik der Wahl, da keine individuellen Werkzeuge wie Stanzen hergestellt werden müssen.
Wasserstrahl geschnittene Flachdichtungen können aus PTFE, POM, PEEK aber auch aus weichen und dicken Materialien wie Schaumstoff oder Moosgummi angefertigt werden, da sie beim Schneiden nicht durch Pressung verformt werden.
Gestanzte Flachdichtungen
Gestanzte Flachdichtungen bieten den großen Vorteil, dass sie in allen Größen und Formen mit kurzer Vorlaufzeit hergestellt werden können, und zwar in hoher Stückzahl. Dies erlaubt uns das Anbieten von Stanzdichtungen zu absolut konkurrenzfähigen Preisen für den Serienbedarf.
Wir fertigen Stanzdichtungen aus einer Vielzahl von Materialien:
- Gummi & Elastomere
- Aramidfaserplatten ( z.B. Klingersil®, Frenzelit® Novapress®)
- PTFE-Folien
- Kork, Leder, Dichtungspapier und vielen mehr.
Zertifizierungen und industrielle Konformität
In sicherheitskritischen Branchen wie der Chemie, Pharma oder Lebensmittelproduktion ist die Einhaltung strenger Standards unverzichtbar. Kofler Dichtung garantiert Ihnen die volle Konformität der eingesetzten Werkstoffe.
Wir liefern Flachdichtungen mit FDA-Zertifizierung sowie Konformität nach EG 1935/2004 für den direkten Kontakt mit Lebensmitteln. Für Anwendungen im Emissionsschutz bieten wir Werkstoffe an, die den Anforderungen der TA-Luft entsprechen. Mit diesen Zertifizierungen sichern wir die Qualität und Rechtssicherheit Ihrer industriellen Prozesse ab.
Flachdichtungen - Sonderdichtungen nach Maßanfertigung
Flachdichtungen sind Schlüsselkomponenten innerhalb der unterschiedlichsten Prozesse und Anwendungen. Abhängig vom Einsatzgebiet gelten verschiedene Anforderungen, die eine Flachdichtung erfüllen muss. Dementsprechend wird sie aus einem zur Anwendung passenden Material gefertigt. Nennen Sie uns auch einfach den Innendurchmesser, Außendurchmesser oder DIN EN Angaben Ihrer benötigten Flachdichtung und wir können diese für Sie herstellen.
Wir können die Flachdichtungen aus allen gängigen Werkstoffen herstellen. Diese sind z. B.
- Flachdichtungen aus Faserdichtplatten wie Klingersil(c), Frenzelit(c), Unitec300(c) etc.
- Flachdichtungen aus Gummi- und Kunststoffqualitäten,
- Dichtungs- und Isoliermaterialien
- Flachdichtungen aus Hochleistungskunststoffen
- Flachdichtungen aus Moosgummi (NBR + EPDM)
- Flachdichtungen aus Graphitplatten
Wir sehen uns dabei als Experten, die sich mit sämtlichen Faktoren und Funktionalitäten auskennen und Ihnen bei der Auswahl beratend zur Seite stehen. Selbstverständlich unter Einbeziehung wirtschaftlicher Gesichtspunkte.
Flachdichtungs-Box – Standard-Flachdichtungen als Set
Unsere Flachdichtungs Box enthält die gängigsten Standard-Flachdichtungen für die Gas-, Wasser- und Heizungsinstallation – sorgfältig zusammengestellt für Profibetriebe und den privaten Bereich.
Die Box eignet sich ideal für die schnelle Instandhaltung ohne Wartezeit: Die wichtigsten Größen sind griffbereit, Leckagen können sofort behoben werden. Einfach die passende Dichtung entnehmen, einbauen, fertig.
Jetzt direkt anfragen – wir beraten Sie gerne.
FAQs zu Flachdichtungen
Wofür verwendet man Flachdichtungen im Maschinenbau?
Welche Materialien halten aggressive Chemikalien stand?
Wie schnell liefert Kofler Sonderanfertigungen bei Eilbedarf?
Was sind Flachdichtungen und wofür werden sie verwendet?
Welche Materialien werden für Flachdichtungen verwendet?
Wie werden Flachdichtungen bei Kofler – Dichtungen hergestellt?
Bietet Kofler – Dichtungen auch maßgeschneiderte Flachdichtungen an?
In welchen Branchen kommen Flachdichtungen von Kofler – Dichtungen zum Einsatz?
Welche Vorteile bieten Graphit-Flachdichtungen?
Welche Fertigungstechniken setzt Kofler – Dichtungen ein?
Wie schnell kann Kofler – Dichtungen Flachdichtungen liefern?
Wie kann ich eine Flachdichtung bei Kofler – Dichtungen bestellen?
